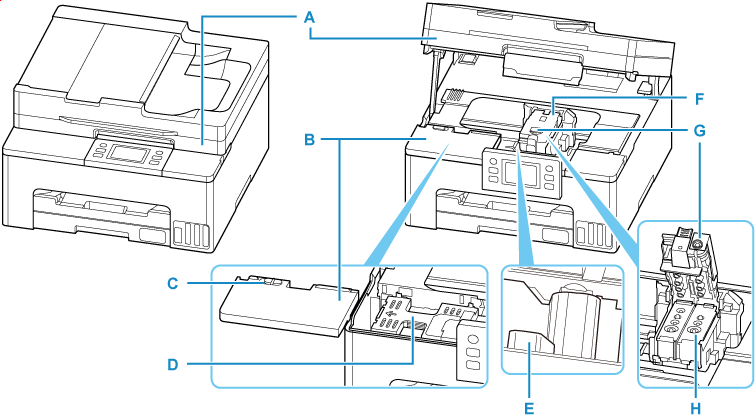

Sett fra innsiden

A: Skanneenhet/deksel

Skanner originaler. Åpne for å etterfylle blekktankene og for å fjerne fastkjørt papir.

B: Vedlikeholdsdeksel

Ta den ut når du skal skifte vedlikeholdskassetten.

C: Vedlikeholdsdekselslås

Bruk dette når du skal skifte vedlikeholdskassetten.

D: Vedlikeholdskassetten

Absorber blekk som brukes til rengjøring.

• Skifte vedlikeholdskassetten

E: Hendel til blekkventil

Operasjon når du skal transportere en skriver.

• Transportere skriveren

F: Skrivehodeholder

Skrivehodet er forhåndsinstallert.

G: Låsedeksel for skrivehode

Låser skrivehodet på plass.

H: Skrivehode
